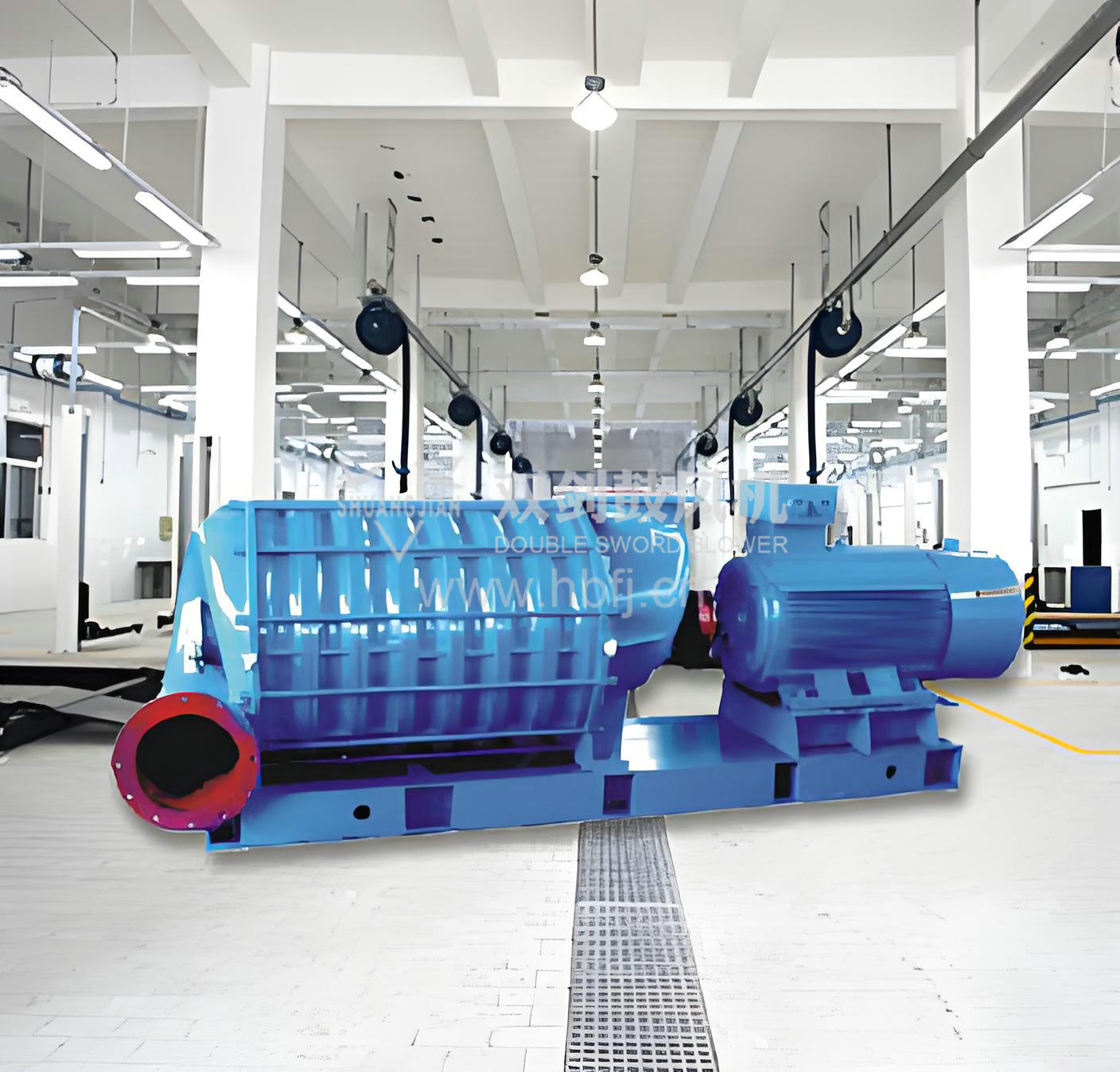

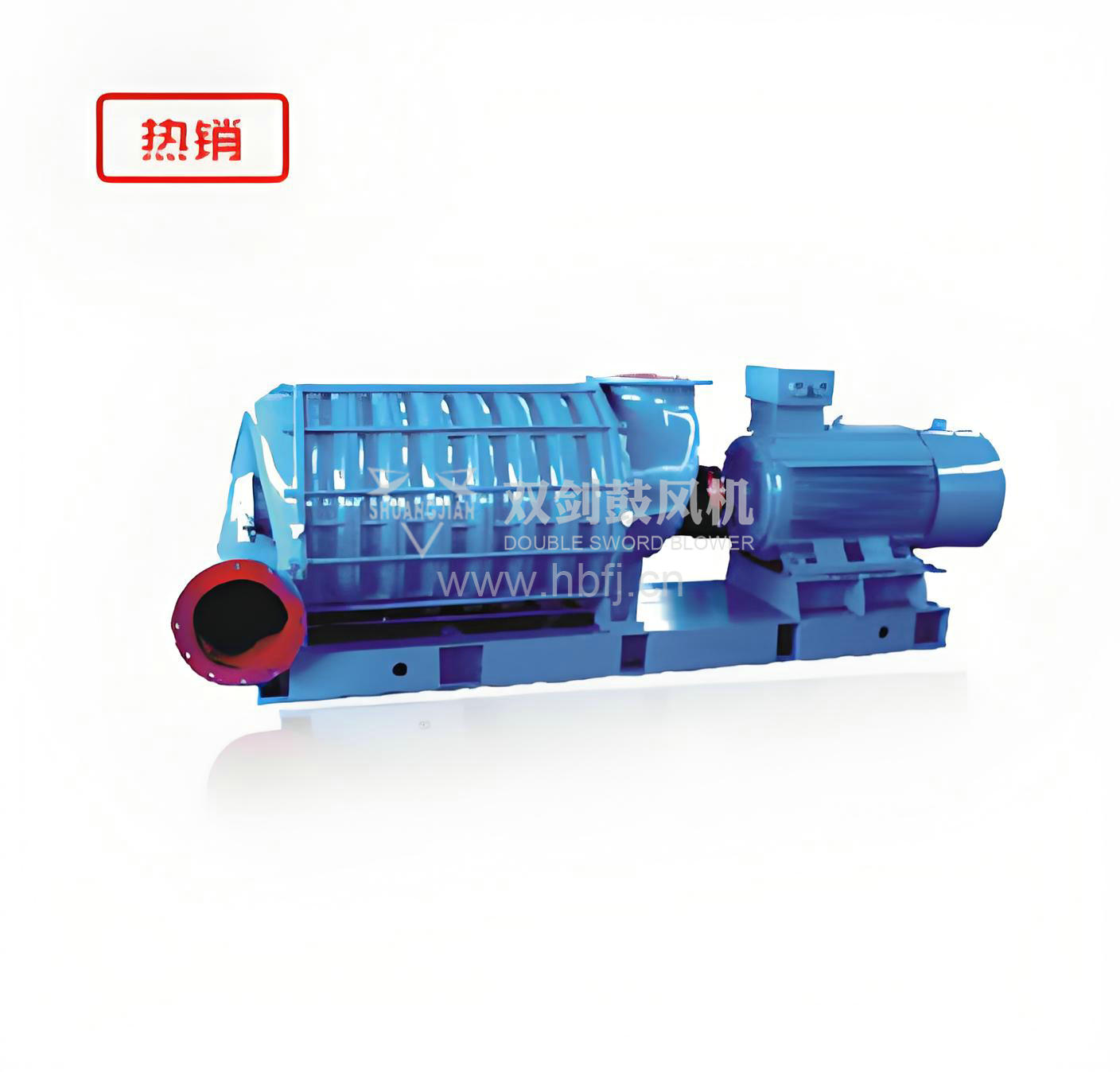

污水处理离心鼓风机
本系列鼓风机叶轮采用目前国际先进的三元流设计技术进行气动设计，性能可靠，效率比采用传统的二元流技术设计的风机提高了8~12%。 叶轮的叶片与轮毂为整体锻造，由五坐标数控铣床铣制而成，采用半开式结构，以保证叶轮有足够的强度并安全运行。叶轮采用高强度锻铝合金7A09或FV520B等其他高强度合金钢，强度高、重量轻、防腐性能良好(根据合同而定)。叶轮加工后作超运转试验。
匠心品质
精益设计 高效节能
采用先进的空气动力学设计和高效的电机系统，能够在各种生产过程中提供稳定且高效的空气流量。通过优化气流分布和减少能量损失，双剑鼓风机能够显著提高能源利用效率，降低运行成本。
严谨工艺 确保设备可靠性能
双剑鼓风机在品质控制方面采取严格的标准和措施。从原材料进厂到成品出厂，每一个环节都经过严格的质量检测和监控。通过先进的检测设备和专业的检测人员，确保鼓风机的各项性能指标符合标准要求，为客户提供高品质、可靠的鼓风机产品。
国际化高标准配置
高品质的配件选择及可靠性设计为双剑鼓风机提供了足够的设备强度和耐久性能，并降低了维修成本。国内外知名品牌配套件可供选用，如轴承、电机等，品质保障，满足用户对不同配置的需求。
易于维护 提高设备作业率
风机配有滑动轴承及稀油站、高位油箱以及整套完整的安全联锁保护体系，且机壳为水平中分，风机进、出管道与机壳进、出口水平连接，维护修理时不需拆卸风机进出管道，因此操作维护 方便，运行稳定可靠。
数字化加工，精度更高
湖北双剑拥有着数十条数控机床生产线及机器人焊接设备，从钢板切割、折弯、刨、铣到喷漆，均实现数字化控制，加工精度高，部分核心部件精确到一丝甚至更高标准。
原厂配件供应，运行后顾无忧
湖北双剑作为一家集合生产销售于一体的实力企业，我们对自己生产的每一台设备负责，给客户提供产品全生命周期的技术服务和原厂配件供应服务，保障每一位客户生产后顾无忧。
产品详情
本系列鼓风机叶轮采用目前国际先进的三元流设计技术进行气动设计，性能可靠，效率比采用传统的二元流技术设计的风机提高了8~12%。叶轮的叶片与轮毂为整体锻造，由五坐标数控铣床铣制而成，采用半开式结构，以保证叶轮有足够的强度并安全运行。叶轮采用高强度锻铝合金7A09或FV520B等其他高强度合金钢，强度高、重量轻、防腐性能良好(根据合同而定)。叶轮加工后作超运转试验。
风机结构简单，带有一级齿轮增速。叶轮安装在增速机的高速齿轮轴上，装配后经静、动平衡试验，保证风机运转平衡可靠；主风机、增速机、主电机和电动泵、冷油器、滤油器等辅机都安装在一个共用底座上，该底座又兼做油箱，故而结构简单、吊装方便和占地面积小。
风机增速机的支撑和止推轴承均采用强制供油的滑动轴承，风机采用膜片联轴器。
本系列鼓风机主要用于污水处理曝气鼓风，也可以根据性能用于其它场合输送空气或无毒、无腐蚀性气体。
流量范围：60-1200m³/min。出口升压：0.25Mpa。
产品图集
产品参数
污水处理离心鼓风机性能参数表
|
型号
|
介质
|
进口工况
|
出口升压mmH2O
|
轴功率KW
|
配套电机
|
||||||
|
流量m/miln
|
温度℃
|
密度Kg/m3
|
压力Kgf/cm2
|
型号
|
功率KW
|
电压V
|
|||||
|
C60一1.5
|
空气
|
60
|
20
|
1.16 | 1 |
5000
|
65.3
|
Y280S-2
|
75
|
380
|
|
C80—1.5
|
空气
|
80
|
20
|
1.16
|
1
|
5200
|
87.1
|
|
|
|
|
Y280M-2
|
90
|
380
|
||||||||
|
C100—1.5
|
空气
|
100
|
20
|
1.16
|
1
|
5000
|
108.9
|
|
132
|
380
|
|
C125—1.5
|
空气
|
125
|
20
|
1.16
|
1
|
5000
|
136.1
|
Y315M-2
|
160
|
|
|
|
380
|
|||||||||
|
C125—1.65
|
空气
|
125
|
20
|
1.16
|
1
|
6500
|
228.7
|
Y315L-2
|
200
|
380
|
|
C150—1.5
|
空气
|
150
|
20
|
1.16
|
1
|
5000
|
196
|
|
|
380
|
|
Y315M-2
|
200
|
|||||||||
|
C150—1.7
|
空气
|
150
|
20
|
1.16
|
1
|
7000
|
274.5
|
|
250
|
|
|
Y315M4-2
|
380
|
|||||||||
|
C180—1.5
|
空气
|
180
|
20
|
1.16
|
1
|
5000
|
217.7
|
Y315M3-2
|
220
|
380
|
|
C180—1.7
|
空气
|
180
|
20
|
1.16
|
1
|
7000
|
305
|
JK132—2
|
290
|
380
|
|
C200—1.5
|
空气
|
200
|
20
|
1.16
|
1
|
5000
|
272.3
|
Y135M4-2
|
250
|
380
|
|
C200—1.7
|
空气
|
200
|
20
|
1.16
|
1
|
7000
|
381.2
|
JK134—2
|
360
|
380
|
|
C250—1.5
|
空气
|
250
|
20
|
1.16
|
1
|
5000
|
326.7
|
JK132-2
|
290
|
380
|
|
C250—1.7
|
空气
|
250
|
20
|
1.16
|
1
|
7000
|
457.5
|
JK135-2
|
440
|
6000
|
|
C300—1.5
|
空气
|
300
|
20
|
1.16
|
1
|
5000
|
381.2
|
JK134-2
|
360
|
380
|
|
C300—1.7
|
空气
|
300
|
20
|
1.2
|
1
|
7000
|
533.7
|
JK500-2
|
500
|
6000
|
|
C350—1.5
|
空气
|
350
|
20
|
1.16
|
1
|
5000
|
435.7
|
JK135-2
|
440
|
6000
|
|
C350—1.7
|
空气
|
350
|
20
|
1.16
|
1
|
7000
|
533.7
|
JK630-2
|
630
|
6000
|
|
C400—1.5
|
空气
|
400
|
20
|
1.16
|
1
|
5000
|
435.7
|
JK500-2
|
500
|
6000
|
|
C400—1.7
|
空气
|
400
|
20
|
1.16
|
1
|
7000
|
161
|
JK800-2
|
800
|
6000
|
|
C450—2.15
|
空气
|
450
|
20
|
1.16
|
1
|
11500
|
951.4
|
YKl000—2/990
|
1000
|
6000
|
注:根据用户要求本公司可设计制造其它流量,压力的各种鼓风机，列表中仅列举部分型号，功率、转速、流量和升压等参数可设计更高。
.jpg)
.jpg)
.jpg)
维修保养
一、日常检查与维护
外观检查：定期检查鼓风机的外观，确认没有损坏、变形或锈蚀现象。
运行声音：监听鼓风机的运行声音，如有异常响声，应立即停机检查。
振动情况：定期检查鼓风机的振动情况，确保其在允许的振动范围内。
二、润滑系统维护
润滑油检查：定期检查润滑油的油位和质量，确保其在规定的范围内，并及时更换变质的润滑油。
润滑脂更换：对于使用润滑脂的部位，要定期更换，保证润滑效果。
三、冷却系统维护
冷却水检查：对于有水冷却的鼓风机，要定期检查冷却水的流量和温度，确保冷却效果良好。
冷却器清洁：定期清洁冷却器，防止其堵塞影响散热效果。
四、内部检查与维护
内部清洁：定期清理鼓风机内部的灰尘和杂物，避免对鼓风机造成损害。
紧固件检查：检查鼓风机内部的紧固件，确保其紧固无松动。
五、电气系统维护
电机检查：定期检查电机的运行状态，确保其正常工作。
电缆检查：检查电缆的连接和绝缘情况，确保无破损或老化现象。
六、停机保养
停机清洁：在鼓风机停机时，彻底清洁鼓风机内外部的灰尘和污垢。
停机检查：利用停机时间，对鼓风机进行全面检查，查找并处理潜在的问题。
