匠心品质
精益设计 高效节能
采用先进的空气动力学设计和高效的电机系统，能够在各种生产过程中提供稳定且高效的空气流量。通过优化气流分布和减少能量损失，双剑鼓风机能够显著提高能源利用效率，降低运行成本。
严谨工艺 确保设备可靠性能
双剑鼓风机在品质控制方面采取严格的标准和措施。从原材料进厂到成品出厂，每一个环节都经过严格的质量检测和监控。通过先进的检测设备和专业的检测人员，确保鼓风机的各项性能指标符合标准要求，为客户提供高品质、可靠的鼓风机产品。
国际化高标准配置
高品质的配件选择及可靠性设计为双剑鼓风机提供了足够的设备强度和耐久性能，并降低了维修成本。国内外知名品牌配套件可供选用，如轴承、电机等，品质保障，满足用户对不同配置的需求。
易于维护 提高设备作业率
风机配有滑动轴承及稀油站、高位油箱以及整套完整的安全联锁保护体系，且机壳为水平中分，风机进、出管道与机壳进、出口水平连接，维护修理时不需拆卸风机进出管道，因此操作维护 方便，运行稳定可靠。
数字化加工，精度更高
湖北双剑拥有着数十条数控机床生产线及机器人焊接设备，从钢板切割、折弯、刨、铣到喷漆，均实现数字化控制，加工精度高，部分核心部件精确到一丝甚至更高标准。
原厂配件供应，运行后顾无忧
湖北双剑作为一家集合生产销售于一体的实力企业，我们对自己生产的每一台设备负责，给客户提供产品全生命周期的技术服务和原厂配件供应服务，保障每一位客户生产后顾无忧。
产品详情
一、风机的用途

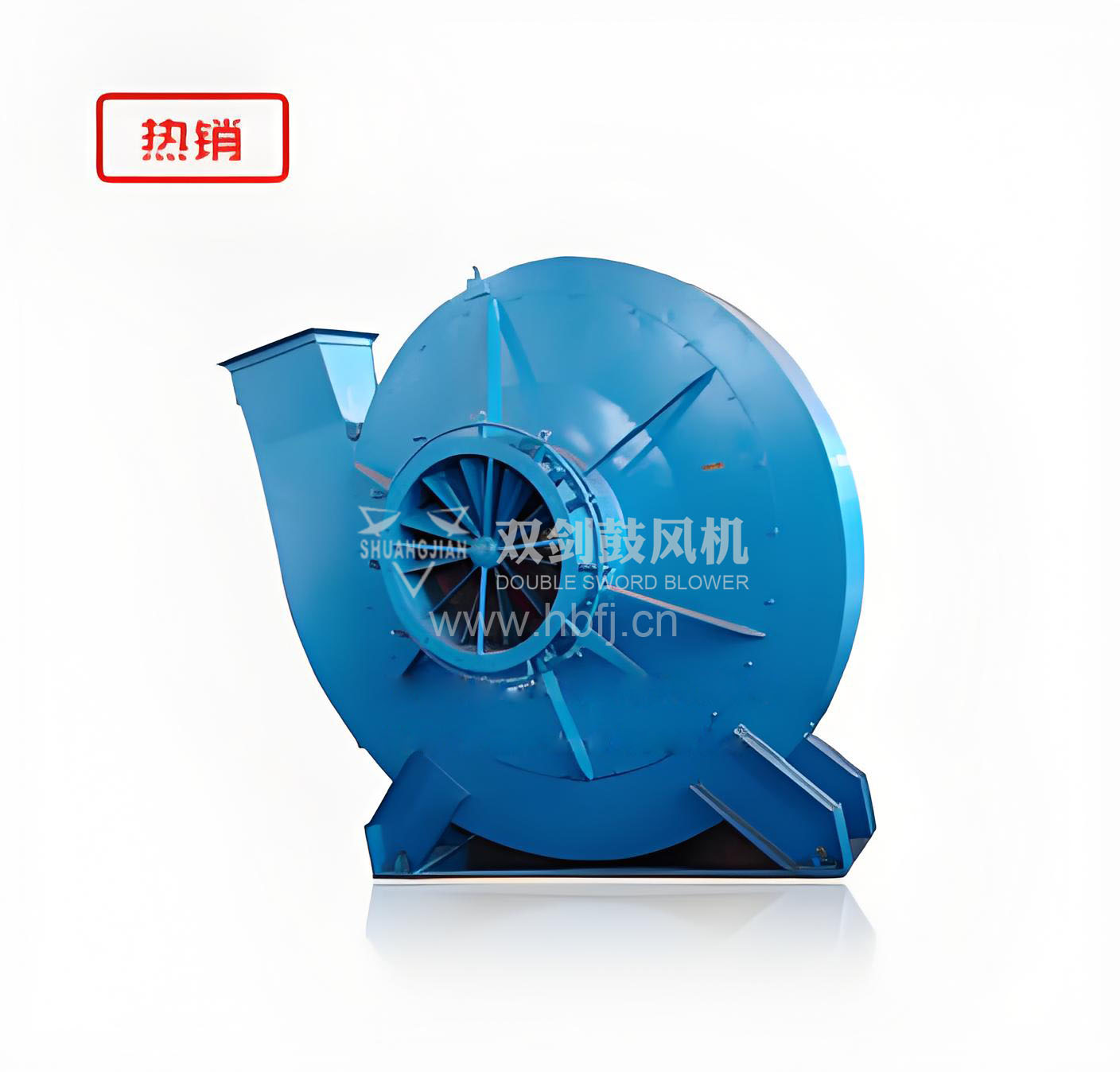

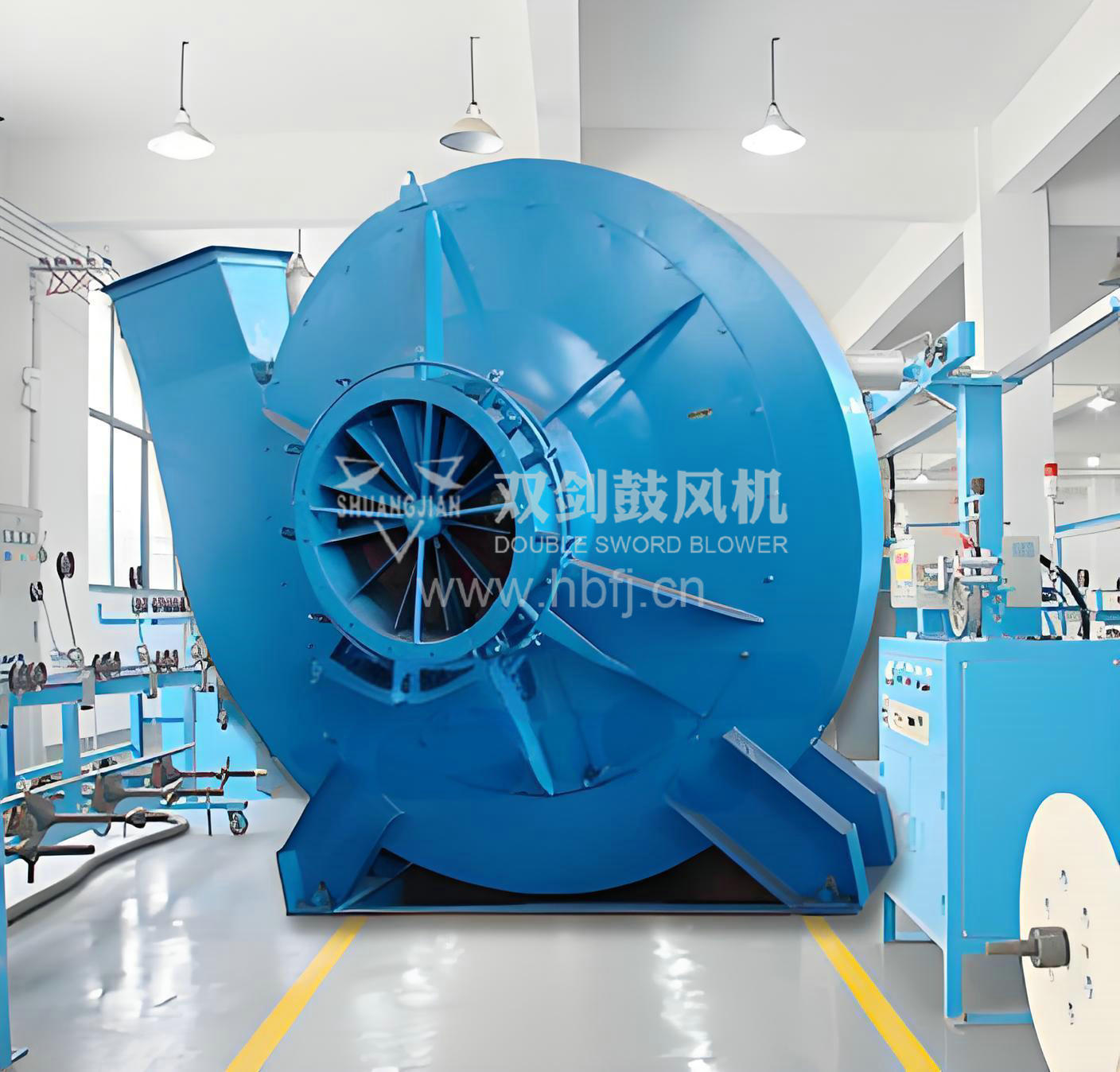

9-19、9-26型离心通风机，与国内外同类风机相比，具有效率高，噪声较低，性能曲线平坦，高效区宽广，具有七十年代先进水平。本风机一般用于锻冶炉及高压强制通风，并可广泛用于物料输送、输送空气及特殊气体。输送特殊气体时，风机须进行特殊处理。
二、风机的形式
1、本风机可制成单吸入，机号有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共十三个机号。根据用户需要，也可制成介于其中的其他机号。
2、通风机又可制成右旋转或左旋转两种形式，从电机一端正视，如叶轮按顺时针方向旋转称右旋风机，以"右"表示。按逆时针方向旋转，称左旋风机，以"左"表示。
3、风机的出口位置以机壳的出口角度表示"左""右"均可制成0 共六种角度。
4、风机的传动方式为A式（4~6.3）和D式（7.1~16）两种。
三、主要组成部分的结构特征
风机中No4~6.3主要由叶轮、机壳、进风口、支架等组成。No7..1~16主要由叶轮、机壳、进风口、传动组等组成。
1、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16片。均属前向弯曲叶型，叶轮扩压器外缘极限圆周速度不超过140米/秒。叶轮成型后经静、动平衡校正。因此，运转平稳可靠。
2、机壳：用钢板焊接成蜗形壳整体。
3、进风口：作成收敛式流线形的整体结构用螺栓固定在前盖板组。
4、传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，滚动轴承用轴承润滑脂润滑。
产品图集
产品参数
9-19离心通风机性能与选用件表
下表为部分参数对照表，可根据客户需求，设计相应的风机性能，可选择大幅度增加转速、流量、压力等。
|
机号
No |
传动
方式 |
转速
r/min |
序号
|
流量
m3/h |
全压
Pa |
内效率
% |
内功率
KW |
所需
功率 kw |
电动机
|
橡胶垫
ST0601 (4个) |
螺栓
CB30-76 (4个) |
螺母
CB52-76 (4个) |
垫圈
CB97-76 (4个) |
|
|
型号
|
功率
KW |
|||||||||||||
|
4
|
A
|
2900
|
1
|
824
|
3584
|
70
|
1.16
|
1.5
|
Y90L-2
|
2.2
|
11×70
|
M8×40
|
M8
|
8
|
|
2
|
970
|
3665
|
73.5
|
1.33
|
1.7
|
|||||||||
|
3
|
1116
|
3647
|
75.5
|
1.48
|
1.9
|
|||||||||
|
4
|
1264
|
3597
|
76
|
1.64
|
2.1
|
|||||||||
|
5
|
1410
|
3507
|
75.5
|
1.80
|
2.3
|
Y100L-2
|
3
|
13×90
|
M10×45
|
M10
|
10
|
|||
|
6
|
1558
|
3384
|
73.3
|
1.97
|
2.6
|
|||||||||
|
7
|
1704
|
3253
|
70
|
2.17
|
2.6
|
|||||||||
|
4.5
|
A
|
2900
|
l
|
1174
|
4603
|
71.2
|
2.07
|
2.5
|
Y112M-2
|
4
|
13×90
|
M10×45
|
M10
|
10
|
|
2
|
1397
|
4684
|
75
|
2.38
|
2.9
|
|||||||||
|
3
|
1616
|
4672
|
77
|
2.68
|
3.2
|
|||||||||
|
4
|
1839
|
4580
|
77.3
|
2.98
|
3.6
|
Y132S1-2
|
5.5
|
13×90
|
M10×45
|
M10
|
10
|
|||
|
5
|
2062
|
4447
|
76.2
|
3.29
|
3.9
|
|||||||||
|
6
|
228l
|
4297
|
73.8
|
3.63
|
4.4
|
|||||||||
|
7
|
2504
|
4112
|
70
|
4.03
|
4.8
|
|||||||||
|
5
|
A
|
2900
|
l
|
1610
|
5697
|
72.7
|
3.43
|
4.1
|
Y132S2-2
|
7.5
|
13×90
|
M10×45
|
M10
|
10
|
|
2
|
1932
|
5768
|
76.2
|
3.98
|
4.8
|
|||||||||
|
3
|
2254
|
5740
|
78.2
|
4.50
|
5.4
|
|||||||||
|
4
|
2576
|
5639
|
78.5
|
5.04
|
5.8
|
|||||||||
|
5
|
2844
|
5517
|
77.2
|
5.54
|
6.4
|
|||||||||
|
6
|
3166
|
5323
|
74.5
|
6.17
|
7.0
|
|||||||||
|
7
|
3488
|
5080
|
70.5
|
6.68
|
7.9
|
Y160M1-2
|
11
|
16×100
|
M12×50
|
M12
|
12
|
|||
|
5.6
|
A
|
2900
|
l
|
2262
|
7182
|
72.7
|
6.05
|
7.0
|
Y160M1-2
|
11
|
16×100
|
M12×50
|
M12
|
12
|
|
2
|
2714
|
7273
|
76.2
|
7.02
|
8.1
|
|||||||||
|
3
|
3167
|
7236
|
78.2
|
7.93
|
9.1
|
|||||||||
|
4
|
3619
|
7109
|
78.5
|
8.88
|
10.2
|
Y160L-2
|
18.5
|
16×100
|
M12×50
|
M12
|
12
|
|||
|
5
|
3996
|
6954
|
77.2
|
9.76
|
11.2
|
|||||||||
|
6
|
4448
|
6709
|
74.5
|
10.88
|
12.5
|
|||||||||
|
7
|
490l
|
6400
|
70.5
|
12.09
|
13.9
|
|||||||||
|
6.3
|
A
|
2900
|
1
|
3220
|
9149
|
72.7
|
10.91
|
12.55
|
Y160L-2
|
18.5
|
16×100
|
M12×50
|
M12
|
12
|
|
2
|
3865
|
9265
|
76.2
|
12.65
|
14.50
|
|||||||||
|
3
|
4509
|
9219
|
78.2
|
14.30
|
16.40
|
|||||||||
|
4
|
5153
|
9055
|
78.5
|
16.00
|
18.40
|
|||||||||
|
5
|
5690
|
8859
|
77.2
|
17.59
|
|
|||||||||
.jpg)
.jpg)
.jpg)
维修保养
一、日常检查与维护
外观检查：定期检查鼓风机的外观，确认没有损坏、变形或锈蚀现象。
运行声音：监听鼓风机的运行声音，如有异常响声，应立即停机检查。
振动情况：定期检查鼓风机的振动情况，确保其在允许的振动范围内。
二、润滑系统维护
润滑油检查：定期检查润滑油的油位和质量，确保其在规定的范围内，并及时更换变质的润滑油。
润滑脂更换：对于使用润滑脂的部位，要定期更换，保证润滑效果。
三、冷却系统维护
冷却水检查：对于有水冷却的鼓风机，要定期检查冷却水的流量和温度，确保冷却效果良好。
冷却器清洁：定期清洁冷却器，防止其堵塞影响散热效果。
四、内部检查与维护
内部清洁：定期清理鼓风机内部的灰尘和杂物，避免对鼓风机造成损害。
紧固件检查：检查鼓风机内部的紧固件，确保其紧固无松动。
五、电气系统维护
电机检查：定期检查电机的运行状态，确保其正常工作。
电缆检查：检查电缆的连接和绝缘情况，确保无破损或老化现象。
六、停机保养
停机清洁：在鼓风机停机时，彻底清洁鼓风机内外部的灰尘和污垢。
停机检查：利用停机时间，对鼓风机进行全面检查，查找并处理潜在的问题。
