匠心品质
精益设计 高效节能
采用先进的空气动力学设计和高效的电机系统，能够在各种生产过程中提供稳定且高效的空气流量。通过优化气流分布和减少能量损失，双剑鼓风机能够显著提高能源利用效率，降低运行成本。
严谨工艺 确保设备可靠性能
双剑鼓风机在品质控制方面采取严格的标准和措施。从原材料进厂到成品出厂，每一个环节都经过严格的质量检测和监控。通过先进的检测设备和专业的检测人员，确保鼓风机的各项性能指标符合标准要求，为客户提供高品质、可靠的鼓风机产品。
国际化高标准配置
高品质的配件选择及可靠性设计为双剑鼓风机提供了足够的设备强度和耐久性能，并降低了维修成本。国内外知名品牌配套件可供选用，如轴承、电机等，品质保障，满足用户对不同配置的需求。
易于维护 提高设备作业率
风机配有滑动轴承及稀油站、高位油箱以及整套完整的安全联锁保护体系，且机壳为水平中分，风机进、出管道与机壳进、出口水平连接，维护修理时不需拆卸风机进出管道，因此操作维护 方便，运行稳定可靠。
数字化加工，精度更高
湖北双剑拥有着数十条数控机床生产线及机器人焊接设备，从钢板切割、折弯、刨、铣到喷漆，均实现数字化控制，加工精度高，部分核心部件精确到一丝甚至更高标准。
原厂配件供应，运行后顾无忧
湖北双剑作为一家集合生产销售于一体的实力企业，我们对自己生产的每一台设备负责，给客户提供产品全生命周期的技术服务和原厂配件供应服务，保障每一位客户生产后顾无忧。
产品详情

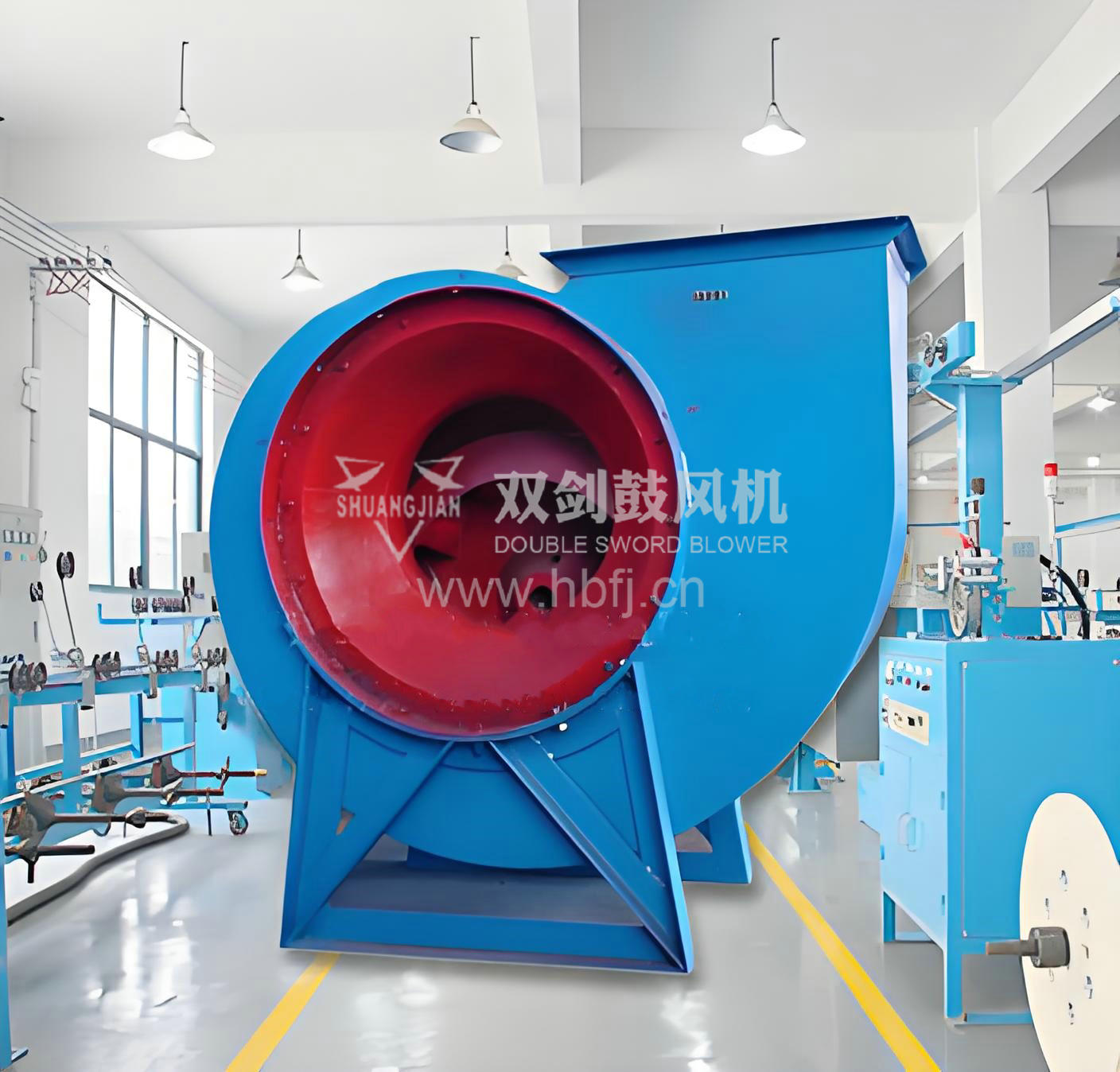

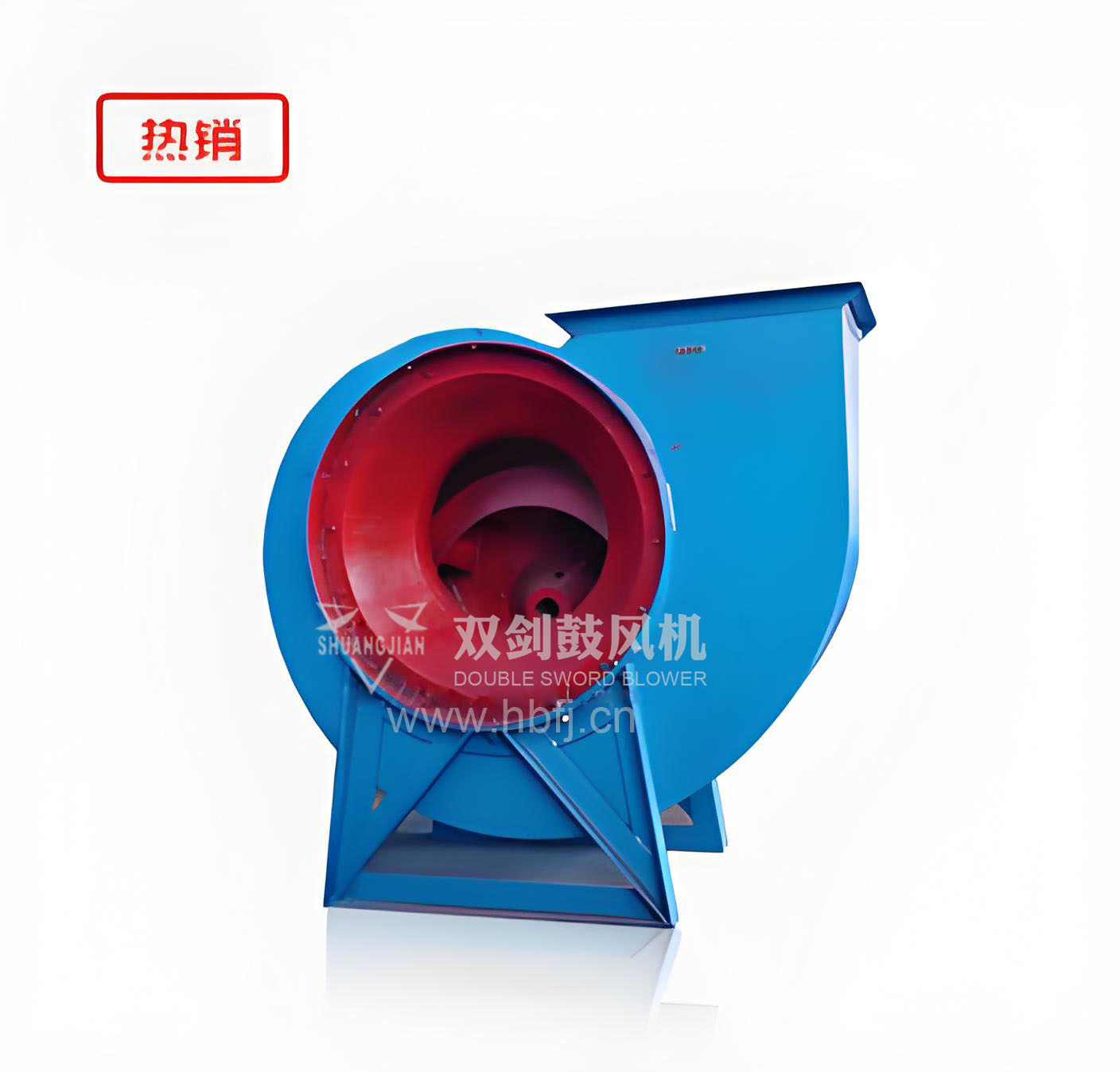

4-72 B4-72型 离心通风机
一、本系列概述
4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg／m3。气体温度不得超过80℃。B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4-72型相同。NO2.8～6A采用B35型带法兰盘与底脚的电动机，NO6～1 2C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B。
二、4-72型风机形式
从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以"右"表示：叶轮逆时针旋转，称为左旋风机，以"左"表示。
风机的出口位霞，以机壳的出风口角度表示。4-72型风机№2.8～6出厂时均做成1种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。NO2.8出风口位置调整范围0 ～225 ，间隔是45 。No3.2～6出风口位置调整范围0 ～225 ，间隔是22．5 。No8～12出风口位置调整范围0 ～225,间隔是45 。Nol6、20出风口位置制成固定的三种O 、90 、l80 ，不能调整，订货时需注明。
风机的传动方式为A、B、C、D四种。4-72型风机中，№2.8～6采用A式传动，№6～12采用c、D式传动，№16～20采用B式传动。
三、4-72型风机结构
4-72型风机中N2.8A～6A主要由叶轮、机壳、进风口等部分配直联电机而组成。NO6～20除具有上述部分外，还有传动部分等。
(1)叶轮由10个后倾的机翼型叶片、曲线型前盘和平板后盘组成。用钢板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。
(2)机壳做成二种不同型式。N02.8～12机壳作成整体，不能拆开。NO1 6-20的机壳制成三开式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为二半，用螺栓连接。
(3)进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
(4)传动部分由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成
产品图集
产品参数
4-72通风机性能参数表
下表为部分参数对照表，可根据客户需求，设计相应的风机性能，可选择大幅度增加转速、流量、压力等。
|
机号NO
|
传动方式
|
转速r/min
|
序号
|
流量
|
全压Pa
|
内效率％
|
内功率kW
|
所需功率kW
|
电动机
|
脚螺栓GB799-76(4个)
|
地螺母G86170-86(4个)
|
垫圈GB96-85(4个)
|
||
|
m3/S
|
m3/h
|
型号
|
功率kW
|
|||||||||||
|
2.8
|
A
|
2900
|
1
|
O.314
|
1131
|
994
|
69.3
|
O.45
|
O.67
|
Y90S-2
(B35) |
1.5
|
M8×220
|
M8
|
8
|
|
2
|
0.364
|
1310
|
966
|
73.2
|
0.48
|
0.72
|
||||||||
|
3
|
O.411
|
1480
|
933
|
75.5
|
O.51
|
O.71
|
||||||||
|
4
|
0.461
|
1659
|
887
|
76.8
|
O.53
|
0.74
|
||||||||
|
5
|
0.508
|
1828
|
835
|
76.9
|
0.55
|
O.77
|
||||||||
|
6
|
0.558
|
2007
|
770
|
75.6
|
O.57
|
O.79
|
||||||||
|
7
|
0.605
|
2177
|
702
|
73.2
|
0.58
|
0.81
|
||||||||
|
8
|
O.654
|
2356
|
606
|
69.3
|
O.57
|
O.80
|
||||||||
|
3.2
|
A
|
2900
|
1
|
0.469
|
1688
|
1300
|
69.3
|
O.88
|
1.23
|
Y90L-2
(B35) |
2.2
|
M8×220
|
M8
|
8
|
|
2
|
0.543
|
1955
|
1263
|
73.2
|
O.93
|
1.31
|
||||||||
|
3
|
0.614
|
2209
|
1220
|
75.5
|
O.99
|
1.38
|
||||||||
|
4
|
0.688
|
2476
|
1160
|
76.8
|
1.03
|
1.34
|
||||||||
|
5
|
0.758
|
2729
|
1091
|
76.9
|
1.07
|
1.39
|
||||||||
|
6
|
0.832
|
2996
|
1006
|
75.6
|
1.10
|
1.43
|
||||||||
|
7
|
0.903
|
3250
|
918
|
73.2
|
1.13
|
1.47
|
||||||||
|
8
|
O.977
|
3517
|
792
|
69.3
|
1.11
|
1.45
|
||||||||
|
3.2
|
A
|
1450
|
1
|
0.234
|
844
|
324
|
69.3
|
O.11
|
O.16
|
Y90S-2
(B35) |
1.1
|
M8×220
|
M8
|
8
|
|
2
|
O.272
|
978
|
315
|
73.2
|
O.12
|
O.17
|
||||||||
|
3
|
0.307
|
1104
|
304
|
75.5
|
O.12
|
O.19
|
||||||||
|
4
|
0.344
|
1238
|
289
|
76.8
|
O.13
|
0.19
|
||||||||
|
5
|
0.379
|
1365
|
272
|
76.9
|
O.13
|
0.20
|
||||||||
|
6
|
0.416
|
1498
|
251
|
75.6
|
O.14
|
O.21
|
||||||||
|
7
|
O.451
|
1625
|
229
|
73.2
|
O.14
|
O.21
|
||||||||
|
8
|
0.488
|
1758
|
198
|
69.3
|
O.14
|
0.21
|
||||||||
|
3.6
|
A
|
2900
|
1
|
0.740
|
2664
|
1578
|
74.2
|
1.56
|
2.03
|
Y100L-2
(B35) |
3
|
M10×220
|
M10
|
10
|
|
2
|
O.846
|
3045
|
1531
|
77.8
|
1.65
|
2.15
|
||||||||
|
3
|
0.946
|
3405
|
1481
|
80.3
|
1.73
|
2.25
|
||||||||
|
4
|
1.052
|
3786
|
1419
|
82.1
|
1.81
|
2.35
|
||||||||
|
5
|
1.152
|
4146
|
1343
|
82.6
|
1.86
|
2.42
|
||||||||
|
6
|
1.258
|
4527
|
1256
|
81.8
|
1.92
|
2.50
|
||||||||
|
7
|
1.358
|
4887
|
1144
|
79.5
|
1.95
|
2.53
|
||||||||
|
8
|
1.463
|
|
|
|
|
|
||||||||
.jpg)
.jpg)
.jpg)
维修保养
一、日常检查与维护
外观检查：定期检查鼓风机的外观，确认没有损坏、变形或锈蚀现象。
运行声音：监听鼓风机的运行声音，如有异常响声，应立即停机检查。
振动情况：定期检查鼓风机的振动情况，确保其在允许的振动范围内。
二、润滑系统维护
润滑油检查：定期检查润滑油的油位和质量，确保其在规定的范围内，并及时更换变质的润滑油。
润滑脂更换：对于使用润滑脂的部位，要定期更换，保证润滑效果。
三、冷却系统维护
冷却水检查：对于有水冷却的鼓风机，要定期检查冷却水的流量和温度，确保冷却效果良好。
冷却器清洁：定期清洁冷却器，防止其堵塞影响散热效果。
四、内部检查与维护
内部清洁：定期清理鼓风机内部的灰尘和杂物，避免对鼓风机造成损害。
紧固件检查：检查鼓风机内部的紧固件，确保其紧固无松动。
五、电气系统维护
电机检查：定期检查电机的运行状态，确保其正常工作。
电缆检查：检查电缆的连接和绝缘情况，确保无破损或老化现象。
六、停机保养
停机清洁：在鼓风机停机时，彻底清洁鼓风机内外部的灰尘和污垢。
停机检查：利用停机时间，对鼓风机进行全面检查，查找并处理潜在的问题。
