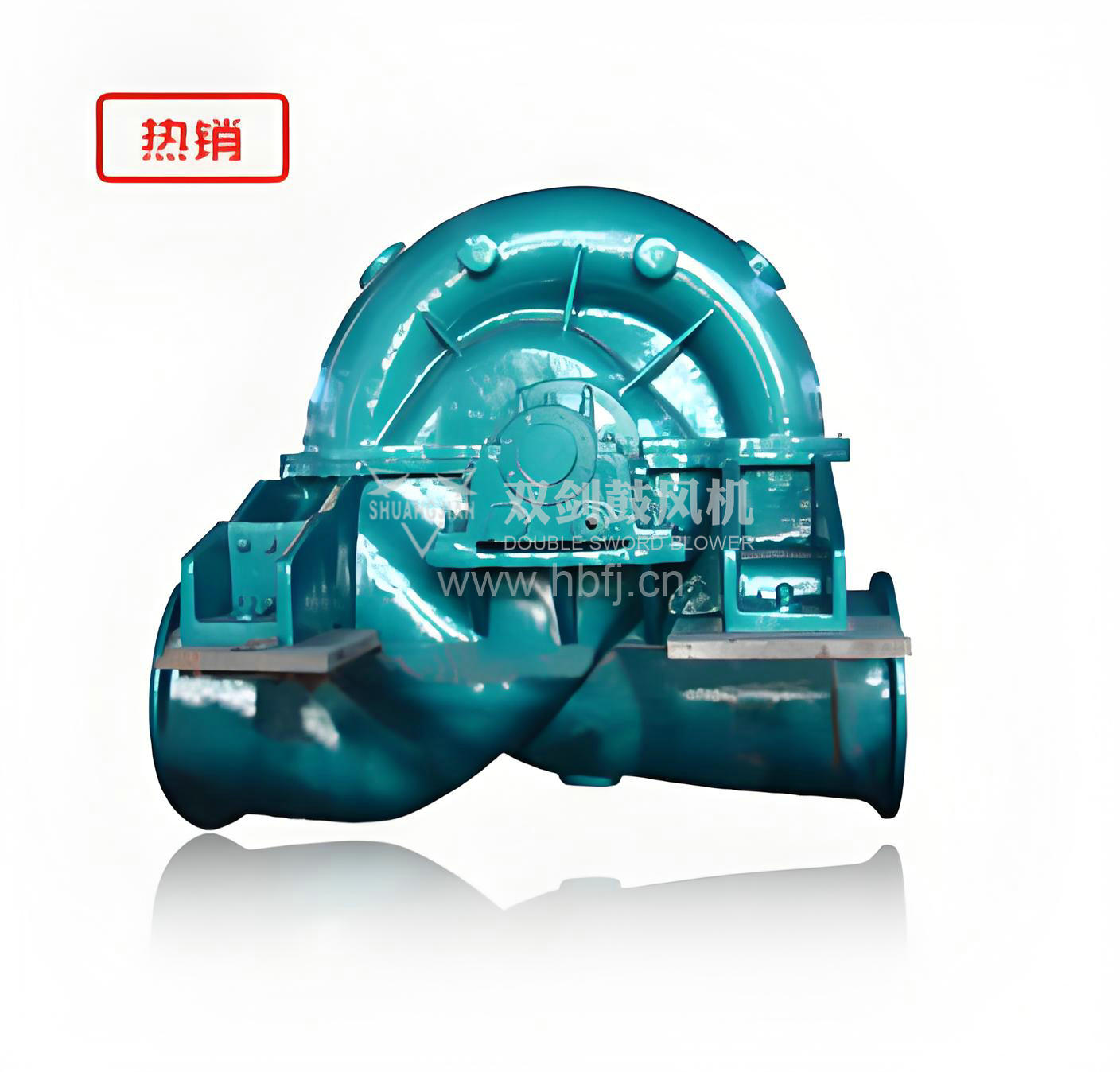

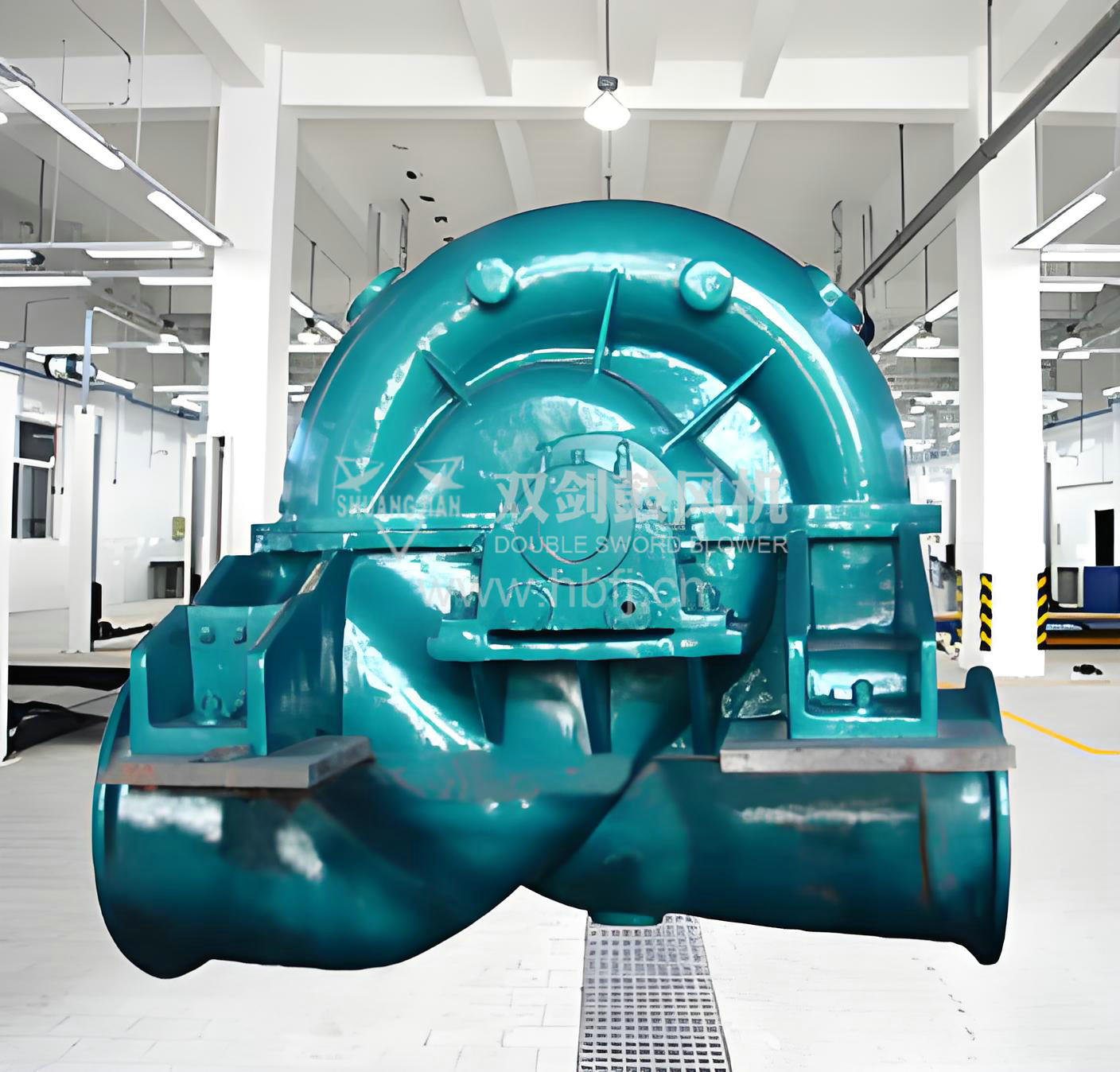

本系列离心鼓风机用于输送SO2(二氧化硫)气体,煤气和空气等气体,具有压力高、耗电省、噪音低、使用维修方便、运转平稳、密封可靠等特点。
机壳由铸铁制成,利于防振和吸收噪音。机壳沿轴线水平上下中分,便于维修,上方有冲洗孔,下方有排污孔,便于清洗机壳内污物。 叶轮采用高强度合金钢板焊接而成,转子经静、动平衡校正,运转平稳。
采用先进的空气动力学设计和高效的电机系统,能够在各种生产过程中提供稳定且高效的空气流量。通过优化气流分布和减少能量损失,双剑鼓风机能够显著提高能源利用效率,降低运行成本。
双剑鼓风机在品质控制方面采取严格的标准和措施。从原材料进厂到成品出厂,每一个环节都经过严格的质量检测和监控。通过先进的检测设备和专业的检测人员,确保鼓风机的各项性能指标符合标准要求,为客户提供高品质、可靠的鼓风机产品。
高品质的配件选择及可靠性设计为双剑鼓风机提供了足够的设备强度和耐久性能,并降低了维修成本。国内外知名品牌配套件可供选用,如轴承、电机等,品质保障,满足用户对不同配置的需求。
风机配有滑动轴承及稀油站、高位油箱以及整套完整的安全联锁保护体系,且机壳为水平中分,风机进、出管道与机壳进、出口水平连接,维护修理时不需拆卸风机进出管道,因此操作维护 方便,运行稳定可靠。
湖北双剑拥有着数十条数控机床生产线及机器人焊接设备,从钢板切割、折弯、刨、铣到喷漆,均实现数字化控制,加工精度高,部分核心部件精确到一丝甚至更高标准。
湖北双剑作为一家集合生产销售于一体的实力企业,我们对自己生产的每一台设备负责,给客户提供产品全生命周期的技术服务和原厂配件供应服务,保障每一位客户生产后顾无忧。
一、概述
湖北双剑鼓风机股份有限公司生产的系列离心鼓风机用于输送SO2(二氧化硫)气体、煤气和空气等气体,具有压力高、耗电省、噪音低、使用维修方便、运转平稳、密封可靠等特点。
该系列鼓风机有单进气悬臂式、双进气、双支承式三种结构,采用联轴器传动。
机壳由铸铁制成,利于防振和吸收噪音。机壳沿轴线水平上下中分,便于维修,上方有冲洗孔,下方有排污孔,便于清洗机壳内污物。叶轮采用高强度合金钢板焊接而成,转子经静、动平衡校正,运转平稳。
本系列鼓风机分别采用滚动轴承和滑动轴承。对于采用滚动承鼓风机,轴颈两端各套上高速普通型骨架式橡胶油封。轴承箱内储有润滑油并有冷却器,轴承箱上盖有透气盖,以利润滑油散发的菡气透出箱体外。对于采用滑动轴承的鼓风机,由稀油站压力给油强制润滑,润滑油为32号或46号机油。润滑系统包括主油泵、电动油泵、油箱、油冷却器、滤油器及高位油箱等。由于停电而停机时,高位油箱能继续持一定时间的润滑,确保机组安全停机。
本系列鼓风机密封可靠,叶轮进口处装有迷宫密封,靠轮毂外面与机壳后面装有轴向、径向组合式迷宫密封,在迷宫密封上嵌有密封条,轮毂上开有泄压回气孔,机壳后盖上设有密封,还有一回气孔和油杯。
流量范围:150-7000m³/min。
压力范围:25KPa-80KPa。
鼓风机的性能参考列表
风机的性能均在下述状态时得到。这个状态指:进气温度tj=20℃。大气压力pj=760毫米汞柱,相对温度φ=50%。风机在其他状态下工作以及主轴转速改变时,其性能要经过环算求得。
硫酸离心鼓风机性能参数表 | |||||||||||||
产品型号 | 输送介质 | 进口工况 | 总升压 | 轴功率 | 主轴转速 | 主机重量 | 电动机 | 备注 | |||||
流量 | 上限压力 | 温度 | 介质密度 | 型号 | 功率 | 电压 | |||||||
m3/min | Kpa | ℃ | kg/m3 | Kpa | KW | r/min | kg | KW | V | ||||
AI250-1.3 | SO2混合气 | 250 | 98.07 | 40 | 1.058 | 26.479 | 148 | 2950 | 4910 | Y315M3-2 | 220 | 380 | |
AI250-1.35 | SO2混合气 | 250 | 98.07 | 40 | 1.058 | 30.402 | 173 | 2950 | 4920 | Y315M3-2 | 220 | 380 | |
AI300-1.33 | SO2混合气 | 300 | 98.07 | 40 | 1.058 | 28.538 | 195 | 2950 | 4940 | Y315M3-2 | 220 | 380 | |
AI300-1.35 | SO2混合气 | 300 | 98.07 | 40 | 1.058 | 30.402 | 207 | 2950 | 4950 | Y315M3-2 | 220 | 380 | |
AI300-1.4 | SO2混合气 | 300 | 98.07 | 40 | 1.058 | 34.325 | 216 | 2950 | 4970 | Y315M4-2 | 250 | 380 | |
AI350-1.33 | SO2混合气 | 350 | 98.07 | 40 | 1.058 | 28.538 | 221 | 2950 | 4970 | Y315M4-2 | 250 | 380 | |
AI350-1.4 | SO2混合气 | 350 | 98.07 | 40 | 1.058 | 34.325 | 247 | 2950 | 5000 | JK132-2 | 290 | 380 | |
AI400-1.33 | SO2混合气 | 400 | 98.07 | 40 | 1.058 | 28.538 | 261 | 2950 | 5000 | JK132-2 | 290 | 380 | |
AI400-1.35 | SO2混合气 | 400 | 98.07 | 40 | 1.058 | 30.402 | 276 | 2950 | 5100 | JK133-2 | 315 | 380 | |
AI400-1.4 | SO2混合气 | 400 | 98.54 | 50 | 1.047 | 34.325 | 281 | 2950 | 5200 | JK133-2 | 315 | 380 | |
AI400-1.45 | SO2混合气 | 400 | 98.07 | 35 | 1.058 | 39.228 | 310 | 2965 | 5300 | JK134-2 | 350 | 6000 | |
AI450-1.4 | SO2混合气 | 450 | 98.07 | 40 | 1.058 | 34.325 | 318 | 2972 | 5300 | JK134-2 | 355 | 380 | |
AI500-1.33 | SO2混合气 | 500 | 98.07 | 40 | 1.058 | 28.538 | 301 | 2950 | 5210 | JK134-2 | 355 | 380 | |
AI500-1.35 | SO2混合气 | 500 | 98.07 | 40 | 1.058 | 30.402 | 345 | 2950 | 5300 | JK134-2 | 440 | 6000 | |
AI500-1.4 | SO2混合气 | 500 | 90.54 | 50 | 1.047 | 34.325 | 351 | 2960 | 5400 | JK134-2 | 440 | 6000 | |
AI500-1.41 | SO2混合气 | 500 | 98.07 | 40 | 1.058 | 35.305 | 371 | 2950 | 5450 | JK134-2 | 440 | 6000 | |
AI550-1.2928/0.9228 | SO2混合气 | 550 | 90.5 | 45 | 1.058 | 36.286 | 411 | 2975 | 7600 | JK500-2 | 500 | 6000 | |
AI600-1.35 | SO2混合气 | 600 | 98.07 | 40 | 1.058 | 30.402 | 381 | 2950 | 7400 | JK134-2 | 440 | 6000 | |
AI600-1.4 | SO2混合气 | 600 | 90.5 | 40 | 1.08 | 35 | 431 | 2975 | 7500 | JK500-2 | 500 | 6000 | |
AI630-1.3/0.98 | SO2混合气 | 630 | 87.28 | 40 | 1.058 | 40 | 501 | 2980 | 8100 | JK630-2 | 630 | 6000 | |
AI700-1.4 | SO2混合气 | 700 | 98.07 | 40 | 1.058 | 34.325 | 510 | 2980 | 8200 | JK560-2 | 560 | 6000 | |
AI750-1.2912/0.9312 | SO2混合气 | 750 | 91.32 | 50 | 1.058 | 35.305 | 550 | 2975 | 8250 | JK630-2 | 630 | 6000 | |
AI800-1.3232/0.9232 | SO2混合气 | 800 | 90.54 | 40 | 1.08 | 39.228 | 620 | 2975 | 8300 | JK710-2 | 710 | 6000 | |
AI920-1.25/0.85 | SO2混合气 | 920 | 83.36 | 65 | 1.3785 | 39.228 | 727 | 2970 | 8500 | JK800-2 | 800 | 6000 | |
AI1100-1.176/0.806 | SO2混合气 | 1100 | 79 | 45 | 0.922 | 36.26 | 810 | 2980 | 8800 | YKS450-2 | 1000 | 6000 | |
AII950-1.1735/0.7735 | SO2混合气 | 950 | 75.86 | 55 | 0.8672 | 39.23 | 702 | 2980 | 14400 | JK15-2 | 900 | 10000 | |
AII1000-0.9553/0.6611 | SO2混合气 | 1000 | 64.83 | 40 | 0.7675 | 28.85 | 581 | 2975 | 14450 | JK800-2 | 800 | 6000 | |
AII1200-1.23/0.88 | SO2混合气 | 1200 | 86.3 | 40 | 1.025 | 34.325 | 837 | 2970 | 14600 | YK1000-2/990 | 1000 | 6000 | |
AII1400-1.1139/0.7939 | SO2混合气 | 1400 | 77.86 | 60 | 0.8819 | 31.382 | 855 | 2970 | 15000 | YK1000-2/990 | 1000 | 6000 | |
AII1500-1.2775/0.9053 | SO2混合气 | 1500 | 88.79 | 60 | 1.0296 | 36.5 | 1114 | 2960 | 15500 | YK1250-2/990 | 1250 | 10000 |
硫酸离心鼓风机性能参数表 | |||||||||||||
产品型号 | 输送介质 | 进口工况 | 总升压 | 轴功率 | 主轴转速 | 主机重量 | 电动机 | 备注 | |||||
流量 | 上限压力 | 温度 | 介质密度 | 型号 | 功率 | 电压 | |||||||
m3/min | Kpa | ℃ | kg/m3 | Kpa | KW | r/min | kg | KW | V | ||||
S940-1.3529/0.9042 | SO2混合气 | 940 | 88.68 | 40 | 1.0711 | 44 | 823.6 | 4310 | 12000 | Y500-2 | 1000 | 10000 | |
S1250-1.332/0.903 | SO2混合气 | 1250 | 88.56 | 52 | 1.03 | 42 | 1038.3 | 4285 | 12400 | YK1250-2/990 | 1250 | 10000 | |
S1300-1.1237/0.7566 | SO2混合气 | 1300 | 74.2 | 60 | 0.8286 | 36 | 935.1 | 4440 | 12500 | Y500-2 | 1120 | 10000 | |
S1400-1.0883/0.7303 | SO2混合气 | 1400 | 71.61 | 45 | 0.8468 | 35 | 966.7 | 4420 | 12800 | Y500-2 | 1120 | 10000 | |
S1400-1.5028/0.9318 | SO2混合气 | 1400 | 91.38 | 55 | 1.0582 | 56 | 1513.8 | 4820 | 12800 | YK1800-2/990 | 1800 | 10000 | |
S1500-1.29/0.91 | SO2混合气 | 1500 | 89.24 | 60 | 1.022 | 37.27 | 1116 | 4370 | 12900 | Y500-2 | 1250 | 10000 | |
S1660-1.5236/0.9436 | SO2混合气 | 1660 | 92.54 | 45 | 1.09 | 56.88 | 1800 | 4755 | 13100 | YK2000-2/1080 | 2000 | 10000 | |
S1720-1.5036/0.9236 | SO2混合气 | 1720 | 90.58 | 50 | 1.05 | 56.88 | 1858.4 | 4735 | 13500 | YK2240-2/1080 | 2240 | 10000 | |
S1900-1.1217/0.7138 | SO2混合气 | 1900 | 70 | 45 | 0.8286 | 40 | 1472.6 | 4610 | 13900 | YK1600-2/990 | 1600 | 10000 | |
S2000-1.1925/0.8252 | SO2混合气 | 2000 | 80.93 | 45 | 0.9815 | 36.02 | 1445 | 4310 | 14000 | YK630-2 | 1800 | 10000 | |
S2115-1.3808/0.8608 | SO2混合气 | 2115 | 84.42 | 52 | 0.9758 | 51 | 2060.3 | 4762 | 18000 | YK2240-2/1080 | 2240 | 10000 | |
S2522-1.3054/0.7954 | SO2混合气 | 2522 | 78 | 45 | 0.915 | 50 | 2388 | 4850 | 18200 | YKS710-2 | 2800 | 10000 | |
S2570-1.448/1.018 | 空气 | 2570 | 99.8 | 29 | 1.144 | 42 | 2182 | 4290 | 18300 | YKS710-2 | 2500 | 6000 | 硫磺制酸 |
S2915-1.1813/0.7528 | SO2混合气 | 2915 | 73.77 | 50 | 0.8414 | 42 | 2328 | 4150 | 20100 | YKS710-2 | 2500 | 6000 | |
S2990-1.2814/0.9214 | SO2混合气 | 2990 | 90.36 | 30 | 1.1263 | 35.3 | 2135 | 2980 | 20400 | YKS710-2 | 2500 | 6000 | 磷石膏制酸 |
S3350-1.4402/0.91 | SO2混合气 | 3350 | 89.24 | 50 | 1.04 | 52 | 3342 | 4645 | 21400 | YKS800-2 | 4000 | 6000 | |
S3600-1.4388/0.8882 | SO2混合气 | 3600 | 87.1 | 50 | 1.0151 | 54 | 3700 | 4755 | 22000 | YKS800-2 | 4500 | 6000 | |
注:1、根据需要用户可选用其它电机或汽轮机,但功率和转速必须与表中所列相符,基础尺寸相应改变。 | |||||||||||||
2、根据用户要求本公司可设计制造其它流量,压力的各种鼓风机,列表中仅列举部分型号,功率、转速、流量和升压等参数可设计更高。 |
外观检查:定期检查鼓风机的外观,确认没有损坏、变形或锈蚀现象。
运行声音:监听鼓风机的运行声音,如有异常响声,应立即停机检查。
振动情况:定期检查鼓风机的振动情况,确保其在允许的振动范围内。
润滑油检查:定期检查润滑油的油位和质量,确保其在规定的范围内,并及时更换变质的润滑油。
润滑脂更换:对于使用润滑脂的部位,要定期更换,保证润滑效果。
冷却水检查:对于有水冷却的鼓风机,要定期检查冷却水的流量和温度,确保冷却效果良好。
冷却器清洁:定期清洁冷却器,防止其堵塞影响散热效果。
内部清洁:定期清理鼓风机内部的灰尘和杂物,避免对鼓风机造成损害。
紧固件检查:检查鼓风机内部的紧固件,确保其紧固无松动。
电机检查:定期检查电机的运行状态,确保其正常工作。
电缆检查:检查电缆的连接和绝缘情况,确保无破损或老化现象。
停机清洁:在鼓风机停机时,彻底清洁鼓风机内外部的灰尘和污垢。
停机检查:利用停机时间,对鼓风机进行全面检查,查找并处理潜在的问题。
